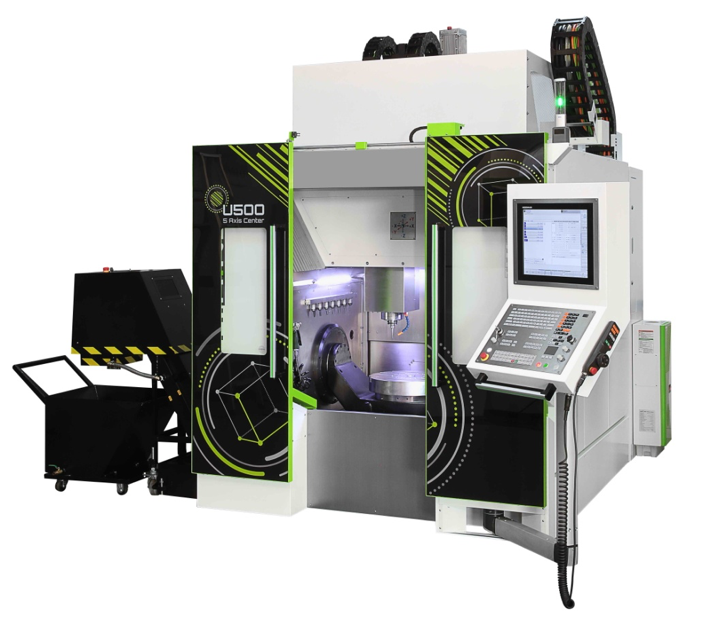

U500五軸高速加工中心
五軸高速加工中心
- X軸 行程： 700mm
- Y軸 行程： 650mm
- Z軸 行程： 450mm
- 工作臺尺寸： 直徑 500mm
- 主軸： HSK A63
- 最大承重： 500kg
U500 超高性能五軸加工中心
工作臺
最大加工直徑 ?700mm
工作臺尺寸 ?500mm
T型槽（寬度×間距×數量） 14mm×80mm×5mm
最大承重 500kg
行程
X = 700 mm, Y = 650 mm, Z = 450 mm
A/C行程 +30°~-110°/360°
主軸
主軸錐孔 HSK A63
主軸功率 21/26kW
主軸扭矩 67/86 Nm
主軸轉速 18000rpm
主軸鼻端到工作臺距離135-585mm
快速移動
X/Y/Z軸快移速率 36m/min
AC軸最大速度 100/170 rpm
切削進給速率 1-12000 mm/min
刀庫
刀庫容量 32把
最大刀長 250mm
最大刀具直徑 ?63mm
最大刀具重量 4kg
精度（VDI 3441·全行程）
定位精度 0.006mm（X/Y/Z軸）；4/3 arc-sec（A/C軸）
重復定位精度 0.003mm（X/Y/Z軸）；2.5/2 arc-sec（A/C軸）
機器重量和尺寸
外型尺寸（長寬高） 3480×4300×2995 mm
重量 10000kg
DD馬達直驅式AC轉臺
A軸采用雙DD驅動（U800）
全封閉式防護罩
HSK A63內藏式主軸20000rpm（U500）
HSK A63內藏式主軸16000rpm（U800）
32把刀庫（U500）；40把刀庫（U800）
三軸直接測量光柵尺系統，A/C軸標配圓光柵
激光對刀儀
±0.1度高精度主軸水冷系統
絲桿中空冷卻系統
工業制冷空調
剛性攻牙
Ethernet，CF卡USB接口
鏈?zhǔn)脚判计?/span>
中央集中自動進給油脂潤滑系統
刀具切屑冷卻系統
LED工作燈
LED三色警示燈
分離式電子手輪
工具箱
地基墊鐵和調整螺栓
自動沖渣功能
高壓水槍
清潔氣槍
操作手冊及控制電路資料
HSK A63內藏式主軸18000rpm(U500)
HSK A100內藏式主軸12000rpm(U800)
HSK E50主內藏式軸32000rpm(U500)
主軸中心出水
工件測量?jī)x
油霧收集器
200GB SSD擴展程序存儲
微量潤滑系統
冷卻液溫度控制系統
回轉中心誤差自動校正系統
LAC負載自適應控制
防碰撞系統
石墨加工
